コードレスパンチャー NF9205WMX 複動式
オグラの『N』シリーズパンチャーは、複動式、構造強化したポンチ取り付け部を特長とし、さらに『N』シリーズ用刃物（ポンチ）は、１種類で軟鋼･ステンレス･平鋼･アングル･溝形鋼にも使え、ポンチ先端部も中央突起部を当社比２倍に拡大して見やすく、位置合わせが容易に使いやすくなりました。

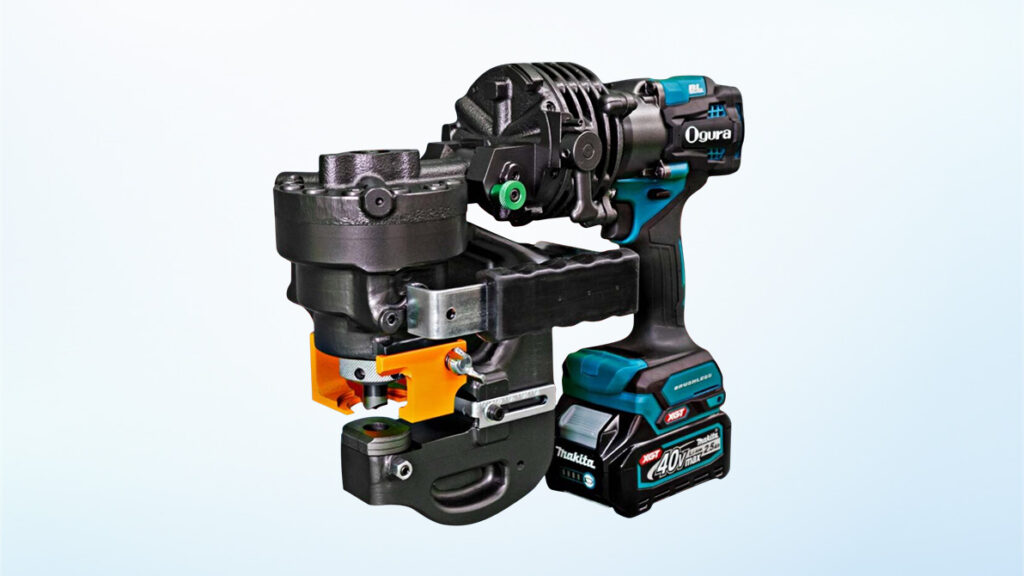

コードレスパンチャー NF9205WMX
バッテリ 型式：BL4025 2.5Ah 電圧：36V (40V max)
充電時間：約28分 ※冷却時間を除く。
充電器：型式：DC40RA 入力容量：310W
質量 ：12.7kg (バッテリ含む）
本体外形寸法：423 (L) x 138 (W) x 345 (H) mm
最大奥行：50mm
穴形状： 丸穴/長穴
１バッテリ (2.5Ah) 当たりの穴あけ回数：
・一般鋼材 (SS400相当品) Φ20/t9: 約90回※
・ステンレス鋼材 (SUS304) Φ20/t6: 約140回※
最大穴あけ能力：
・一般鋼材 (SS400相当品): Φ20/t9
・ステンレス鋼材 (SUS304): Φ20/t6
標準付属品：
ポンチΦ14mm, ダイスSB14, グリップ, ナット締付棒, 六角棒レンチ (3 · 4), スパナ (8 × 10), 商品ケース
オプション：ワークスタンド
コードレスパンチャー NF9205WMX 複動式
NF9205WMXの特長
- 待望の一般鋼材φ２０ｍｍ/ｔ９ｍｍ、最大奥行５０ｍｍの穴あけを、スライドストッパーを取り付けたままの状態で実現。
- DC機なのに板厚９ｍｍの一般鋼材へ約３.５秒※1で打ち抜き可能な驚愕の穴あけスピード。
- 右側面のみならず左右両側からの穴あけ位置確認が容易な第四世代ストリッパー搭載。
- ヘッド部が90°まで可倒式※2の上、モーター部が360°回転するため、狭小部での穴あけ加工に最適。
- 40V maxバッテリは、あらゆる環境下での使用を想定した防じん・防水性能の高いIP56※3仕様。
- 最適給電＋最適充電＝「スマートシステム」により、バッテリ寿命が大幅アップ（従来機比）。
※1 当社テスト値による。穴あけ速度は切断時の状況によって変動します。
※2 位置決めツマミで固定可能な角度は、0°と90°の二段階になります。
※3 IP表示をしている製品は粉じんや水の影響を受けにくいように設計されていますが、故障しないことを保証するものではありません。
- 「打ち抜き」も「抜き上げ」も油圧で作動する「複動式」を採用し、抜き上げ時の部材への引っ掛かりが解消され、ストレスなく現場作業ができます。
- 製品構造を原点から見直し、使う人の身になって、刃物（ポンチ･ダイス）取り付け部を新たに設計し強化しました。
- 一般鋼材、ステンレス、溝形鋼、アルミ、銅への加工が同じ刃物で可能になりました。
- ※薄板の場合には、バリや変形のおそれがあります。また、精度を要する場合には、材料と板厚に応じた最適な刃物の選択が必要です。
- ポンチ先端中央の突起部を２倍（当社比）に拡大して見やすく、位置合わせが容易になりました。
その他の仕様
■加工材料と寸法【単位：ｍｍ】
・最大１２０×ｔ６(センターへの穴あけ)
・最小４０×４０×ｔ３
・最大９０×９０×ｔ６
・最小７５×４０
・最大１００×５０
最小１００ × １００ × ｔ８
最大３００ × １５０ × ｔ９
１５０ × １５０ × t１０
P&D TABLEポンチ･ダイス対応表
■丸穴ポンチ･ダイス対応板厚【単位：mm】
| 丸穴ポンチ | 丸穴ダイス | 一般鋼材 (SS400) | 溝形鋼 (傾斜面) | ステンレス (SUS304) |
|---|---|---|---|---|
| 6 #5340040 | SB6 #5332510 | t2〜t4 | – | t3〜t4 |
| 6.5 #5340050 | SB6.5 #5332530 | t2〜t6 | – | t3〜t4 |
| 8 #5340060 | SB8 #5332550 | t2〜t6 | – | t3〜t4 |
| 8.5 #5340070 | SB8.5 #5332570 | t2〜t6 | – | t3〜t4 |
| 10 #5340080 | SB10 #5332590 | t2〜t6 | t8 | t3〜t4 |
| 11 #5340090 | SB11 #5332610 | t2〜t9 | t8 | t3〜t6 |
| 12 #5340100 | SB12 #5332630 | t2〜t9 | t8 | t3〜t6 |
| 13 #5340110 | SB13 #5332650 | t2〜t9 | t8 | t3〜t6 |
| 14 #5340120 | SB14 #5332670 | t2〜t9 | t8 | t3〜t6 |
| 15 #5340130 | SB15 #5332690 | t2〜t9 | t8 | t3〜t6 |
| 16 #5340140 | SB16 #5332710 | t2〜t9 | t8 | t3〜t6 |
| 18 #5340150 | SB18 #5332730 | t2〜t9 | t8 | t3〜t6 |
| 19 #5340170 | SB19 #5332740 | t2〜t9 | t8 | t3〜t6 |
| 20 #5340160 | SB20 #5352510 | t2〜t9 | t8 | t3〜t6 |
■軟鋼板厚１０ｍｍ専用丸穴ポンチ【単位：mm】
| 丸穴ポンチ | 丸穴ダイス | 一般鋼材 (SS400) | 溝形鋼 (傾斜面) | ステンレス (SUS304) |
|---|---|---|---|---|
| 12X #5340400 | SB12 #5332630 | t2〜t10 | t10 | t3〜t6 |
| 13X #5340410 | SB13 #5332650 | t2〜t10 | t10 | t3〜t6 |
| 14X #5340420 | SB14 #5332670 | t2〜t10 | t10 | t3〜t6 |
| 15X #5340430 | SB15 #5332690 | t2〜t10 | t10 | t3〜t6 |
| 16X #5340440 | SB16 #5332710 | t2〜t10 | t10 | t3〜t6 |
| 18X #5340450 | SB18 #5332730 | t2〜t10 | t10 | t3〜t6 |
| 19X #5340460 | SB19 #5332740 | t2〜t10 | t10 | t3〜t6 |
■長穴ポンチ･ダイス対応板厚【単位：mm】
| 長穴ポンチ | 長穴ダイス | 一般鋼材 (SS400) | 溝形鋼 (傾斜面) | ステンレス (SUS304) |
|---|---|---|---|---|
| 6.5×10 #5340200 | 6.5×10B #5332010 | t2〜t6 | – | t3〜t4 |
| 6.5×13 #5340210 | 6.5×13B #5332030 | t2〜t6 | – | t3〜t4 |
| 8.5×13 #5340220 | 8.5×13B #5332050 | t2〜t6 | – | t3〜t4 |
| 8.5×17 #5340230 | 8.5×17B #5332070 | t2〜t6 | – | t3〜t4 |
| 9×13.5 #5340240 | 9×13.5B #5332090 | t2〜t6 | ｰ | t3〜t4 |
| 9×18 #5340250 | 9×18B #5332110 | t2〜t6 | ｰ | t3〜t4 |
| 10×15 #5340260 | 10×15B #5332130 | t2〜t8 | t8 | t3〜t6 |
| 10×20 #5340270 | 10×20B #5332150 | t2〜t8 | t8 | t3〜t6 |
| 11×16.5 #5340280 | 11×16.5B #5332170 | t2〜t9 | t8 | t3〜t6 |
| 12×18 #5340290 | 12×18B #5332190 | t2〜t9 | t8 | t3〜t6 |
| 13×19.5 #5340300 | 13×19.5B #5332210 | t2〜t9 | t8 | t3〜t6 |
| 14×21 #5340310 | 14×21B #5332230 | t2〜t9 | t8 | t3〜t6 |
| 15×21 #5340320 | 15×21B #5340550 | t2〜t9 | t8 | t3〜t6 |
■縦用長穴ポンチ･ダイス対応板厚【単位：mm】
| 縦用 長穴ポンチ | 縦用 長穴ダイス | 一般鋼材 (SS400) | 溝形鋼 (傾斜面) | ステンレス (SUS304) |
|---|---|---|---|---|
| TN12×20 #5340350 | TN12×20B #5340510 | t2〜t9 | t8 | t3〜t6 |
| TN14×20 #5340360 | TN14×20B #5340530 | t2〜t9 | t8 | t3〜t6 |
※薄板 (t2〜t3.2) 及びアルミ材や鋼材への穴あけで、穴の精度やバリの軽減を望まれる場合は弊社支店、営業所へご相談ください。
